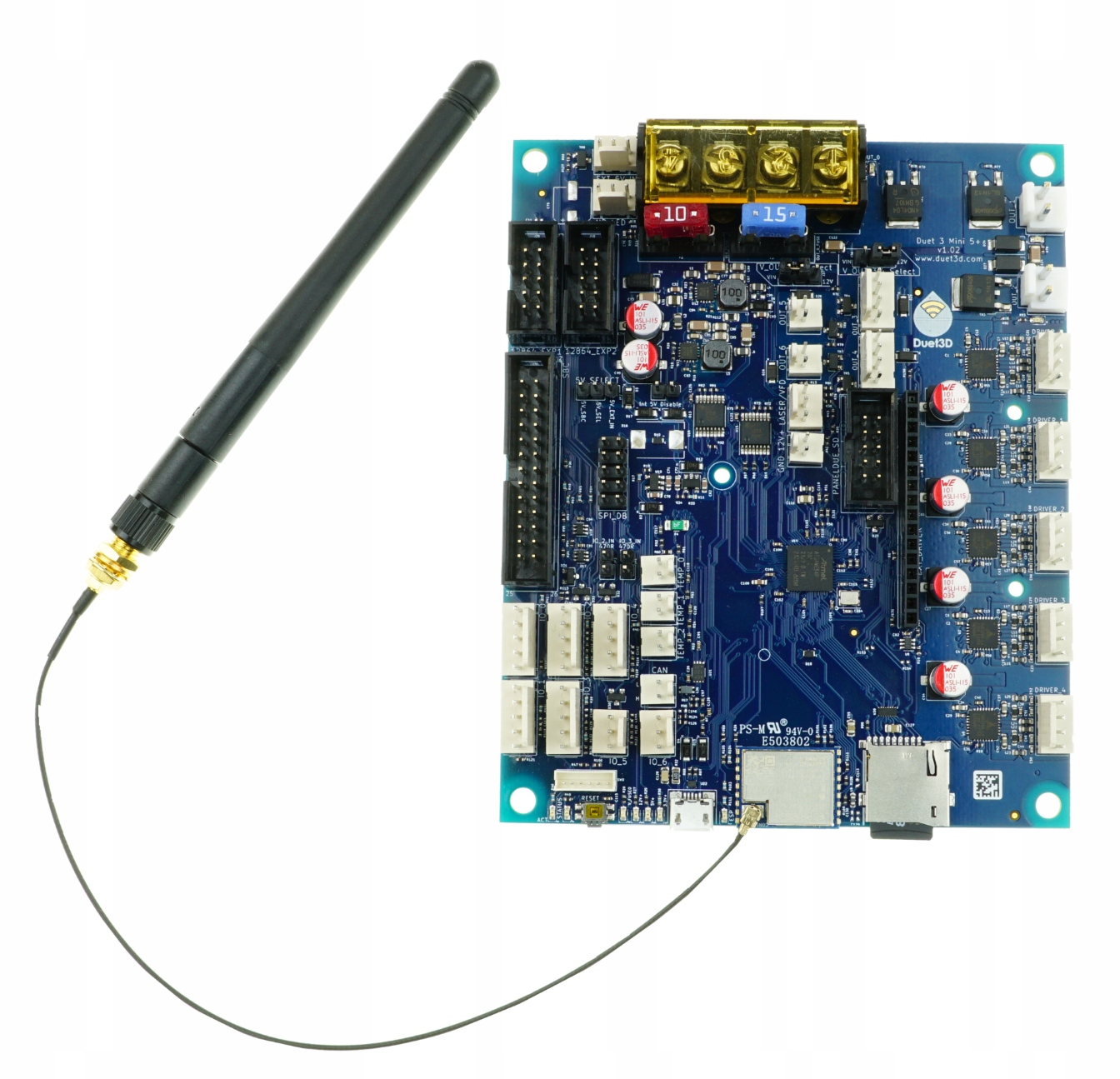

Duet 3 Mini 5+ WIFI
Pokročilý regulátor střední třídy, který nabízí 5 ovladačů krokových motorů s proudem 2A, 3 výstupy pro topné prvky s vysokým proudem, 4 ventilátory a mnoho dalšího.
Duet 3 Mini 5+ je dokonalou kombinací hodnoty a výkonu a je navržen pro malé a střední stroje, které nevyžadují vysoký výstupní výkon jako v případě Duet 3 Mainboard 6HC. Má 5 vestavěných ovladačů a kompletní sadu výstupů pro topidla, ventilátory a vstupy/výstupy a také podporu pro různé možnosti obrazovek. Jedná se o verzi s WiFi s možností použití jednodeskového počítače (SBC, např. Raspberry Pi) pro ovládání, stejně jako u jiných základních desek řady Duet 3.
Cílem řady Duet 3 je maximální flexibilita při navrhování strojů díky vysoce pokročilým základním deskám, rozšiřujícím modulům, inteligentním nástrojovým modulům a nestandardním rozšiřujícím modulům. Flexibilita konfigurace a pokročilé funkce jsou možné díky inovativnímu softwaru RepRapFirmware 3, který pracuje na základní desce Duet 3, s volitelným DuetSoftwareFrameworkem běžícím na jednodeskovém počítači.
Parametry:
- Procesor: 32bitový procesor (ARM Cortex M4 @120Mhz).
- Rozšíření: Možnost přidání dvou dalších ovladačů TMC2209 pomocí rozšiřujícího modulu Duet 3 Mini 2+. Pro větší rozšíření lze využít sběrnici CAN-FD pro připojení mnoha rozšiřujících modulů a nástrojů.
- Konektivita: WiFi (externí anténa) připojte se přímo k místní síti. Není nutný přístup do cloudu, abychom mohli využívat naše výkonné uživatelské rozhraní založené na prohlížeči, které je servírováno přímo z Duetu. Volitelně lze rozšířit funkčnost díky vyhrazené vysokorychlostní sběrnici pro jednodeskový počítač (např. Raspberry Pi).
- Ovladače krokových motorů: 5 ovladačů Trinamic 2209 pracujících s proudem až 1,4 A RMS, 2 A špičkovým, s ovládáním všech funkcí pomocí firmwaru, včetně až 256 mikrokroků, StallGuard 2 a StealthChop2.
- Výstupy vysokého proudu: 3 výstupy PWM s vysokým proudem, podporující ohřev stolu a 2 extrudéry.
- Středoproudové výstupy: 4 výstupy se středním proudem, určené pro 2-vodičové (x2) a 4-vodičové (x2) ventilátory.
- Vstupy/výstupy: 7 I/O portů pro koncovky, sondy, monitory filamentů a další senzory. Vstupy jsou odolné vůči napětí do 30 V.
- Měření teploty: 3 vstupy pro termistory/PT1000. Podpora modulu měření teploty pro maximálně 2 senzory PT100 nebo termočlánky.
- Napájecí napětí: 11 V až 25 V.
- Software: Pracuje na zařízení RepRapFirmware 3.x – podporuje všechny běžné geometrie strojů a je snadno konfigurovatelný podle specifických požadavků stroje.
