Sestava čelní montáže RACK boardu ZMC-3
Kód zboží: ZMC-3

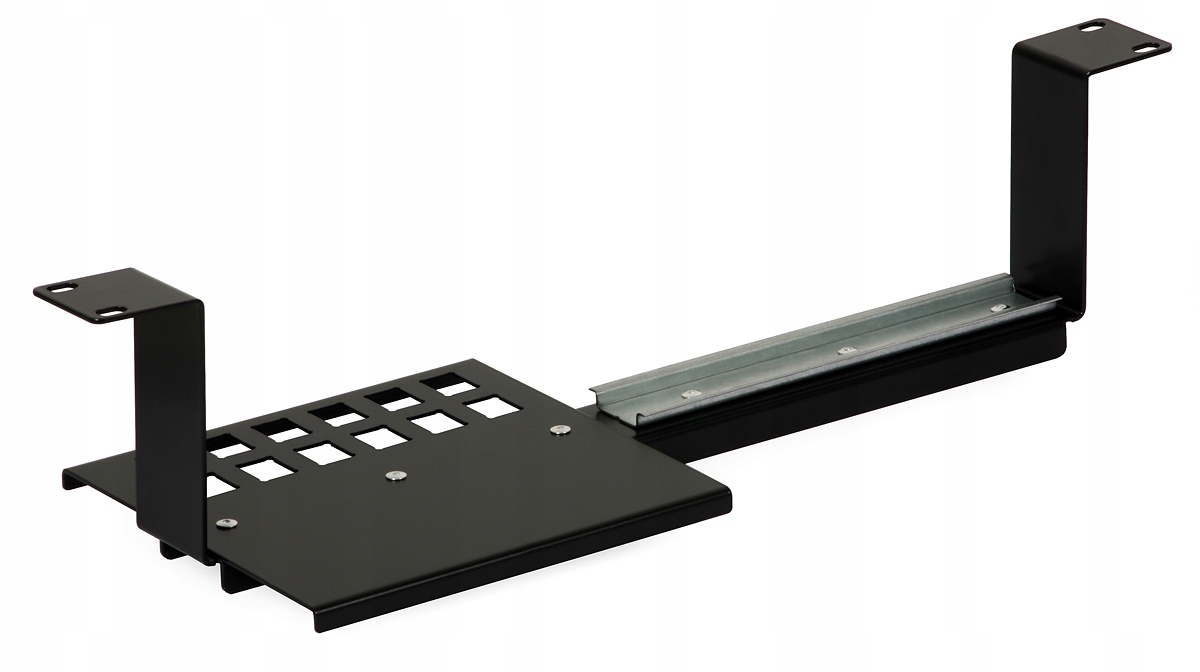

RACK board ZMC-3 – sestava čelní montáže EURO kolejnice TH35 / panel 12x keystone
RACK board umožňuje využití jak přední části 19″ skříně, tak bočních ploch, které jsou k dispozici po sejmutí panelů. Díky tomu bylo dosaženo dosud nevídaného koeficientu naplnění skříně tímto typem zařízení při zachování dobrého přístupu k zařízením, vhodné ventilace, průhlednosti připojení, instalace na patch panelech všech kabelů jak s signálem přicházejícím z antén, tak s odchozím signálem k předplatitelům. Tato poslední vlastnost velmi usnadňuje diagnostiku sítě během provozu.
Pokud mají být do skříně namontovány panely ZMB, je třeba v přední části skříně použít panely ZMC. Šířka panelu ZMC je zvolena tak, aby bylo možné namontovat sestavy ZMB na boční plochy skříně.
V modulu ZMC-3 systému vertikální montáže RACK board vedle krátké (190 mm) EURO lišty je umístěn panel s 12 otvory pro moduly keystone. Takové uspořádání umožňuje lepší využití prostoru v RACK skříni, když je zařízení na EURO lištu málo a je potřeba namontovat až 12 keystoneových modulů, např. různého druhu.
Technické údaje:
- Název zboží RACK board ZMC-3
- Montáž zařízení pomocí kolejnice EURO TH35 190 mm 12 keystone panel 180 x 170
- Materiál hliník PA11
- Rozměr kolejnice 483 x 43 x 100 mm
- Tloušťka nosiče 2,0 mm; panel 1,5 mm;
- Výška kolejnice 1 U
- Barva RAL 9004
- Montážní rozměr 19″
- Hmotnost 0.5 kg
