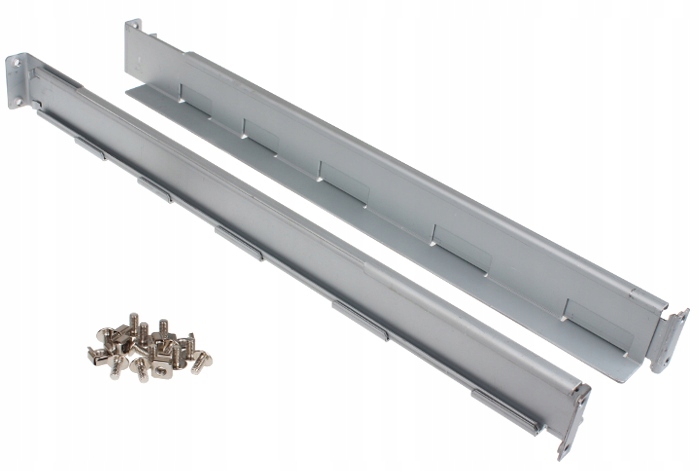

Sada kolejnic RK3 pro skříně RACK 19 pro napájecí zdroje UPS PowerWalker 10120507

☆ výsuvné ☆ nastavitelné ☆ pro napájecí zdroje řady VFI RM / VFI CRM / VFI CRS / VFI RMG / VFI R1U

POPIS A POUŽITÍ:

Sada nastavitelných kolejnic RK3 (Rack-Kit) určená pro montáž zařízení UPS RACK uvnitř skříně RACK 19“. Montáž na tupo pro svislé kolejnice skříně. Regulace470 – 740 mm znamená, že se hodí pro většinu stojacích skříní s hloubkou od 800 mm do 1000 mm. Skvěle se hodí pro rackové záložní zdroje PowerWalker řady VFI 1000-3000 RM, VFI 1000-3000 RMG, VFI 1000-3000 CRM, VFI 1000-3000 CRS, VFI 1000 R/1U.

NEJDŮLEŽITĚJŠÍ VLASTNOSTI:

• rozměry: 470 x 39 x 426 mm
• barva: stříbrná
• hmotnost: 1,58 kg
• obsah balíčku: levé a pravé rackové kolejnice (po 2 dílech na každé straně), rackové šrouby (12x M6 * 12), matice (6x M6), návod k instalaci,

Kompatibilní modely:

• Řada VFI 1000-3000 RM,
• Řada VFI 1000-3000 RMG,
• Řada VFI 1000-3000 CRM,
• Řada VFI 1000-3000 CRS,
• Řada VFI 1000 R/1U,

NÁVOD NA MONTÁŽ KOLEJNIC:

Krok 1: Vložte upevňovací kolíky na následující místa vedení kolejnic. Ujistěte se, že jste je dobře upevnili. Poté roztáhněte dva konce vodítek. Ujistěte se, že vzdálenost roztažení odpovídá montážní hloubce skříně a umístěte upevňovací kolíky do odpovídajících, vypadlých otvorů kolejnic RACK.

Krok 2: Pomocí šroubů M6 namontujte posuvníky kolejnic na konstrukci skříně. Podívejte se na obrázek níže:

Krok 3: V závislosti na výšce UPS umístěte 6 kusů košíčků M6 na správné místo.

Krok 4: Umístěte UPS s namontovanými ušima na kolejnicový držák.

Krok 5: Upevněte UPS na místě pomocí 4 šroubů M6.

Krok 6: Montáž dokončena. UPS je správně nainstalován.
