Funkce:

1. Převeďte vstupní signál komponenty CGA/EGA/VGA/YUV na video signál VGA.

2. Podporuje vstup komponentního signálu CGA/EGA/VGA/YUV. Podporuje výstup VGA (640×480, 800×600, 1024×768, 1360×768).

3. Automatické skenování signálu CGA/EGA/VGA (15 KHz, 24 KHz, 31 KHz). Automatické skenování komponentního signálu YUV (480i, 576i, 720i, 1080i, 480p, 576p, 720p, 1080p).

4. Menu na obrazovce (angličtina a čínština). Podporuje kontrolu polohy obrazu a kontrolu zvětšení obrazu.

5. Skutečně digitální 24bitový A/D převodník pro reálnou konverzi 16,7 milionu barev. Podporuje všechny typy monitorů VGA (CRT, LCD, PDP, projektor apod. ).

Specifikace:

Vstupní výkon: DC 5 V ±0,5 V (2 A) P7 nebo P9

Vstupní signál:

CGA / EGA: 14,5 kHz ~ 16,5 kHz / 23,5 ~ 25,5 kHz / 30,5 ~ 32,5 kHz (automatické skenování) P3 nebo P11 nebo P10

RGBHV: 30,5 ~ 32,5 kHz (automatické skenování) P10 nebo P11

VGA: 30,5 ~ 32,5 kHz (automatické skenování) P10 nebo P11

Ypbpr: 480p, 576p, 720p, 1080p (automatické skenování) P2

Ycbcr: 480i, 576i, 720i, 1080i (automatické skenování) P2

Výstupní signál:

VGA: 640*480, 800*600, 1024*768, 1360*768 P4 a P13

Ovládání uživatele:

Přepínač vstupu, zvětšení obrazu, zvětšení vstupu, poloha obrazu, výstupní rozlišení, regulace zesílení R/G/B. TLAČÍTKO MENU R/G/B VR

Zelená barva

Velikost: cca. 11,5 x 10,5 x 1,6 cm / 4,53 x 4,53 x 0,63 palce

Zelená barva

Materiál: ABS

Hmotnost balení: přibližně 112 g

Kontrola menu:

„MENU“ otevřete menu OSD a vstupte.

„UP“ nahoru a zvyšovat.

„DOWN/AUTO“ dolů a zmenšete.

Stiskněte tuto klávesu: automatické skenování signálu CGA/EGA

Stiskněte toto tlačítko po dobu 5 sekund a uvolněte: reset systému (tato operace je neplatná po otevření menu OSD)

Vstupní signál přepínače „SW“ Ypbpr/RGBS/RGBHV (tato operace je neplatná po otevření menu).

„Clamp sp“ a „Clamp“ toto tlačítko neregulujte, pokud monitor nemá černý prvek nebo odbarvení obrazu.

Pro větší kontrolu funkcí se podívejte na OSD, abyste mohli pracovat.

Balíček obsahuje:

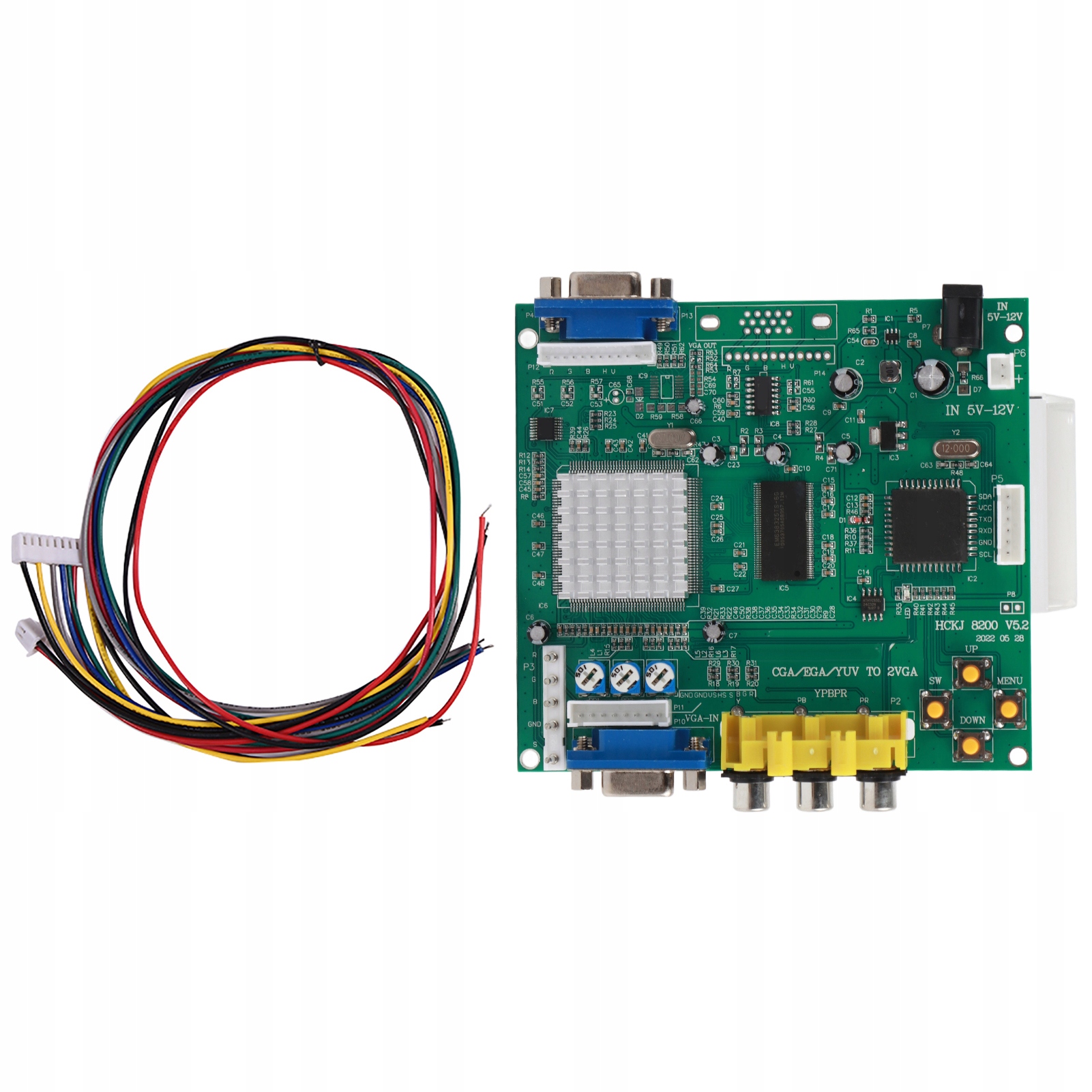

1 x konvertorová deska

1 x 6-pinový signální kabel

1 x 2-pinový napájecí kabel
