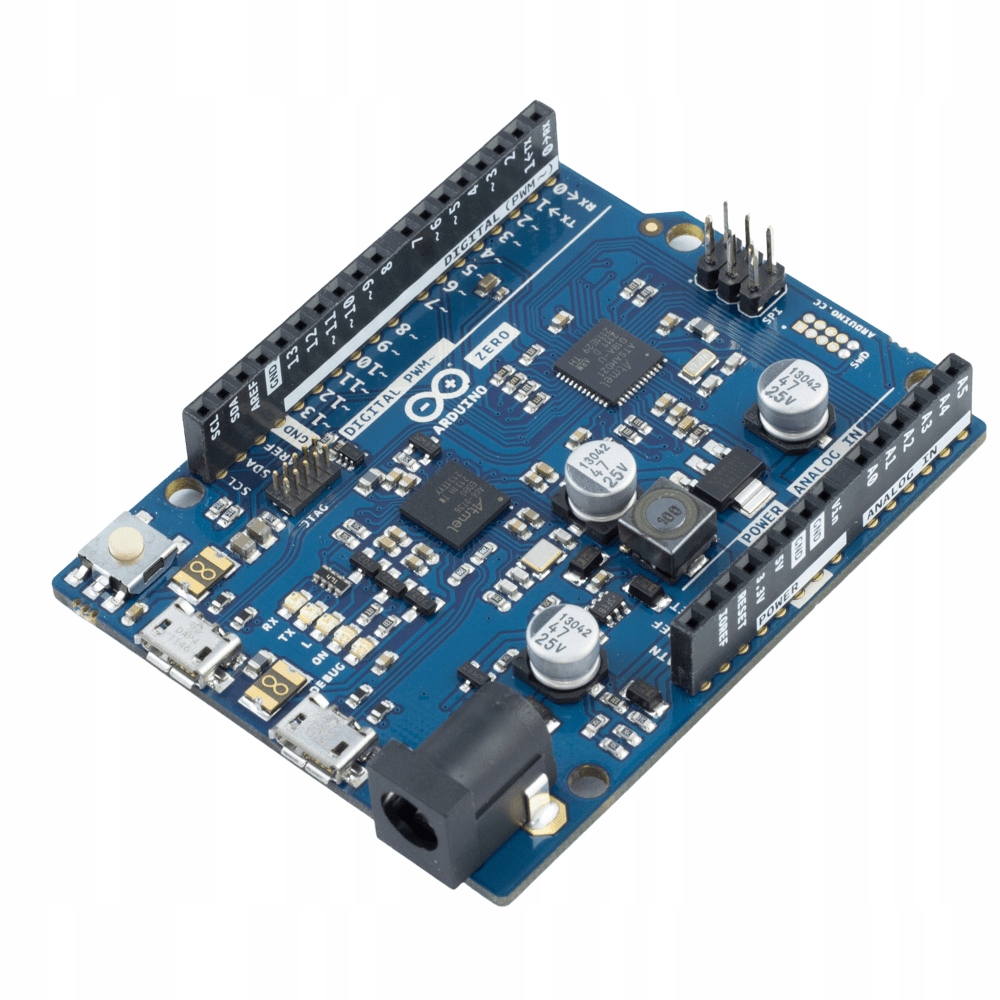

Arduino Zero – ABX00003

Dlaždice Arduino se vyznačují jednoduchostí. Tak je tomu i v případě Arduino® Zero, která je zároveň velmi výkonná.

Za svou výkonnost vděčí 32bitovému mikrokontroléru ATSAMD21G18 s jádrem ARM Cortex-M0+. Jedná se o přechod do nové dimenze elektroniky.

Mikrokontrolér ATSAMD21G18 na desce Arduino® Zero nabízí až 20 digitálních vstupů/výstupů (GPIO). 10 z nich lze použít jako PWM výstup (jasnost LED diod, ovládání motorů). 6 portů lze použít také jako analogové vstupy (ADC) a 1 pin analogového výstupu DAC.

Samotný čip je taktován hodinami o frekvenci 48 MHz. Sada pamětí se skládá z 256 kB Flash (programová paměť) a 32 kB SRAM.

Vývojová deska Arduino® Zero má vestavěný programátor a debuger (EDBG) pro Irmy Atmel. Programování s jeho pomocí je velmi snadné. Kromě programování programátor podporuje také virtuální port COM, tedy sériový přenos přes USB. K programování je nutný kabel micro USB.

Na desce se nachází konektor Uno R3, který se stal standardem ve světě elektroniky. Díky němu snadno připojíme tzv. Shieldy, které rozšiřují možnosti desky.

POZOR! Mikrokontrolér a jeho vývody pracují s napětím 3,3 V. Připojení 5 V může poškodit systém.

Deska Arduino® Zero podporuje nejoblíbenější komunikační rozhraní: UART, I2C, SPI. To umožňuje připojení různých integrovaných obvodů, jako jsou teplotní senzory, displeje, GPS moduly.

Arduino Zero vyniká podporou USB rozhraní. S její pomocí můžete vytvářet zařízení, která emulují další klávesnici pro počítač, např. pro letecké simulátory.

Deska má samostatný hardwarový (nativní) USB port, který můžeme libovolně naprogramovat. Je připojen přímo k mikrokontroléru.

Napájení sady je možné dvěma způsoby. Prvním je USB kabel, kterým zároveň probíhá programování mikrokontroléru. Druhým způsobem je DC konektor o rozměrech 5,5 x 2,1 mm. Napájecí zdroj by měl mít výstupní napětí v rozsahu 7÷12 V.

Na desce je umístěna LED dioda. Lze ji použít ve svém programu pro signalizaci provozu programu i pro jednoduché ladění.

Specifikace Arduino® Zero

• Model Arduino Leonardo – ABX00003
• Napájecí napětí: 5 V (USB), 7-12 V (napájecí adaptér)
• Napětí I/O pinů: 3,3 V
• Nainstalovaný bootloader
• USB-UART čip: Programátor a ladicí program s funkcí virtuálního portu COM.
• Mikrokontrolér ATSAMD21G18
• Maximální frekvence hodin: 48 MHz
• Paměť SRAM: 32 kB
• Flash paměť: 256 kB
• I/O porty: 20
• Výstupy PWM: 10
• Počet analogových vstupů: 6 (kanály A/C převodníku), 12bitové
• 1 analogový výstup DAC, 10bitový
• Sériové rozhraní: UART, SPI, I2C, USB
• Vnější přerušení
• Goldpiny jsou připájeny do destičky
• USB konektor pro programování a sériovou komunikaci
• LED dioda na pinu D13
• DC konektor 5,5 x 2,1 mm pro napájecí zdroj
• Součástí balení je průhledný podstavec pod desku
• Rozměry: 68 x 53 mm
